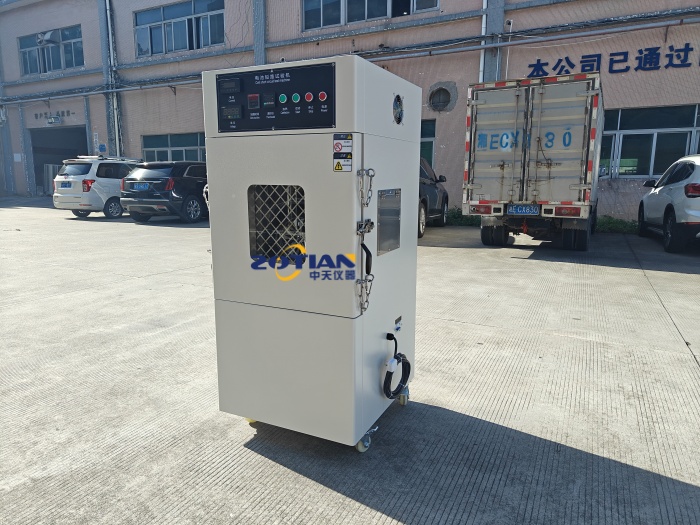

電池短路測試儀的原理是通過模擬電池在實際使用中可能遭遇的短路場景，精準測量電池在短路狀態下的電氣參數及安全性能，其核心原理可歸納為以下三個關鍵環節：

一、短路模擬原理
通過高精度電路設計實現電池正負極的直接導通，具體包括：
1、低阻抗連接：采用四線制測試技術，將測試夾具的接觸電阻控制在毫歐級，確保短路路徑電阻遠小于電池內阻，使測試電流更接近真實短路場景。
2、瞬態響應控制：利用功率MOSFET或繼電器實現納秒級響應速度，在測試啟動瞬間建立穩定短路狀態，避免因響應延了導致測試結果偏差。

二、數據采集原理
采用多通道同步采集技術實現多參數實時監測，典型系統包含：
1、電壓監測通道：采用16位ADC實現μV級電壓分辨率，配合差分輸入設計除共模干擾
2、電流監測：采用霍爾電流傳感器實現非接觸式測量，測量范圍覆蓋0-1000A，精度達±0.5%
3、溫度補償：集成PT1000溫度傳感器，實時監測電池表面溫度并自動修正測量參數，確保-20℃~+60℃環境下的測試精度



三、數據采集與分析原理
采用多通道同步采集技術獲取關鍵參數：
1、電壓監測：使用16位ADC芯片實現微伏級電壓分辨率，實時記錄短路瞬間的電壓跌落曲線，通過波形分析判斷電池保護電路響應速度
2、電流測量：采用霍爾電流傳感器實現±0.1%的測量精度，可捕獲高達數千安培的瞬態電流，配合數字濾波算法消電磁干擾
3、溫度監控：部署K型熱電偶陣列，同步監測電池表面及內部關鍵點的溫度變化，建立三維熱場分布模型

四、安全評估機制
基于多維度數據構建安全評估體系：
1、閾值判定：設置電壓跌落速率（≥5V/ms）、表面溫升速率（≥10℃/s）等關鍵參數的報警閾值，當監測值超限時自動終止測試
2、能量計算：通過積分法計算短路釋放能量（E=∫VIdt），結合電池?zé)崛輩?shù)評估熱失控風險
3、失效分析：記錄短路后電池的電壓恢復特性、內阻變化等參數，建立失效模式數據庫，為電池設計改進提供數據支撐

該測試儀通過精準控制短路條件、實時采集多維度參數，并運用算法模型進行安全評估，可有效識別電池在短路工況下的熱失控風險、電極材料穩定性及隔膜耐受能力，為電池安全設計提供關鍵驗證手段。
