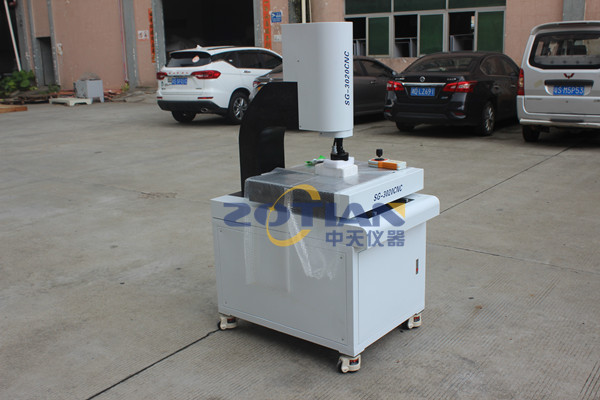

二次元影像測量儀界面具體操作方法如下：
1.標尺校準:
尺子校正后不要調整光源的強度和焦距(放大倍數)；否則，測量結果會不準確。產品可以通過兩個旋鈕放置在合適的位置，左前方的前后距離可調，右上方的左右距離可調。
①選擇合適的放大倍數，鏡頭上方兩個焦距即可調節放大倍數。上面的是粗焦距，調節大倍率，下面的是細焦距，調節小倍率。
②通過調節合適的亮度，可以打開物鏡和玻璃平臺下的燈。打開CCD后面物鏡燈的開關，通過調節開關旁邊的旋鈕來增加或減少上面燈的亮度；打開儀器左側支架上的開關，通過調節左側的紅色旋鈕來增加或減少下方燈光的亮度。
③通過調整物鏡上方的兩個旋鈕來調整清晰度，這兩個旋鈕應該同時上下移動。否則兩邊旋鈕反方向旋轉，會使兩個旋鈕鎖死不能動，或者松開兩個旋鈕，鏡片會急劇下降，容易損壞鏡片。
④在圖像處理菜單中選擇標尺校正，會彈出密碼窗口，輸入密碼KCMM，點擊回車，進入放大倍數修改窗口，點擊修改鍵，會彈出是否除原放大倍數，點擊是確認。
⑤將圓按順序擺放，選擇一個大小合適的圓，點擊圖標，移動鼠標，指針會帶一個紅色小圓圈，在所選圓的邊上移動。系統會自動選擇圓，在選中的圓上蓋一個圈，在屏幕上雙擊鼠標左鍵并回車，從左到右、上、下依次選擇四次，才能完成標尺校正。
2.點選擇，也稱為邊查找:
點擊圖標，在屏幕上點擊鼠標左鍵，將鼠標移動到被測對象的邊界上，松開鼠標左鍵進入。系統將自動選擇邊界上的點，并在測量值顯示窗口中顯示測量數據。
3.線路選擇:
點擊圖標，移動鼠標，指針會帶一個紅色小圓圈，靠近被測對象邊界時，會添加一個紅色矩形，被測對象的邊緣被選中。點擊選擇后，在屏幕上雙擊鼠標左鍵進入，系統會自動選擇線路，并在測量值顯示窗口顯示測量數據。
4.多段線選擇:點擊圖標，移動鼠標，指針會帶一個紅色小圓圈，靠近被測對象邊界時會加一個紅色矩形，被測對象的邊緣會被嵌套。選中后，在屏幕上雙擊鼠標左鍵進入。如果一個嵌套選擇不完整，可以重復多個嵌套選擇，每個嵌套選擇系統將自動選擇該行。后，單擊CAL鍵，在測量值顯示窗口中顯示測量數據。
5.圓形選擇:
點擊圖標，移動鼠標，指針會帶一個紅色小圓圈，當接近被測對象邊界時會變成紅色圓圈。圓的兩個圓覆蓋了被測圓的邊緣。兩個圓離被測圓的邊緣越近，選擇就越準確。選擇后，在屏幕上雙擊鼠標左鍵進入，系統會自動選擇圓，并在測量值顯示窗口顯示測量數據。
6.弧形選擇:
點擊圖標，移動鼠標，指針會帶一個紅色的小圓圈，靠近被測對象邊界時會變成紅色的弧線。選中后，在屏幕上雙擊鼠標左鍵進入，系統會自動選中該圓弧，并在測量值顯示窗口顯示測量數據。
7.多段圓弧選擇:
點擊圖標，移動鼠標，指針會帶一個紅色的小圓圈，靠近被測對象邊界時會變成紅色的弧線。選擇后，在屏幕上雙擊鼠標左鍵輸入，系統會自動選擇圓弧。移動鼠標再次選擇它。選擇后，在屏幕上雙擊鼠標左鍵輸入，點擊CAL鍵，測量值顯示窗口顯示測量數據。
8.圓弧圓測量選擇:
點擊右邊的圖標，移動鼠標，指針會帶一個紅色的小圓圈，靠近被測對象邊界時會變成紅色的弧線。選中后，在屏幕上雙擊鼠標左鍵進入，系統會自動選擇圓弧，再次移動鼠標，選擇圓弧，選擇三次。按下CAL圖標，系統將在測量值顯示窗口中顯示測量數據。
數量交點的中點:(線交點)
(1)選擇投影線測量，轉動儀器左右兩側的旋鈕，移動CCD鏡頭，使測量界面中的十字光標靠近被測物體的測量線，通過輸入或腳踏板選擇兩點(NUM值)。測得的兩點會變成一條線，并重復一條線。單擊工具欄中金額交點的中點工具，移動鼠標，在圖形顯示窗口中單擊兩條直線或在側面測量值顯示窗口中雙擊被測直線，系統會自動找到交點。
⑵可配合快捷工具使用。選擇快捷工具線做兩條直線，單擊工具欄中的測量交點工具，移動鼠標，在圖形顯示窗口中單擊這兩條直線或在側面測量值顯示窗口中雙擊被測直線，系統會自動找到交點6距離:(點、線、圓的距離:LS小距離、LC公共距離、ll大距離)
⑴點距離:通過工具欄中的點測量或快捷工具中的點選擇做出兩點，單擊工具欄中的距離工具，移動鼠標，在圖形顯示窗口中單擊兩點或在側面測量值顯示窗口中雙擊被測點，系統會自動計算距離。
⑵直線距離:同一點距離。當以不同的順序選擇線時，LC距離是不同的。
(3)圓距:同一點距。
角度:(線角度)通過測量工具欄中的線或選擇快捷工具中的線來制作兩條線，單擊工具欄中的距離工具，移動鼠標，在繪圖顯示窗口中單擊兩條線或在側面測量值顯示窗口中雙擊測量線，系統將自動計算距離。
軸線校正:單擊工具欄中的軸線校正工具，通過工具欄中的線測量輸入一條線。這條線將自動校正到X軸或Y軸。
原點設置:與軸校正工具結合使用。輸入梭芯校正后，點擊工具欄中的原點設置工具，然后輸入一個點，該點將自動成為原點。
二次元影像測量儀測量結果可以保存或打印。保存時，會保存在默認路徑下。打印時，在數據窗口中單擊鼠標右鍵進行打印。
