圖像測量?jī)x以CCD數字圖像為基礎，依靠計算機屏幕測量技術和空間幾何運算的強大軟件能力。專用的控制和圖形測量軟件安裝在計算機上后，就成了具有軟件靈魂的測量大腦，是整個設備的主體。它可以快速讀取光尺的位移值，通過基于空間幾何的軟件模塊運算，瞬間得到想要的結果。并且在屏幕上生成圖形，以供操作者將圖形與陰影進行比較，從而可以在視覺上辨別測量結果的可能偏差。

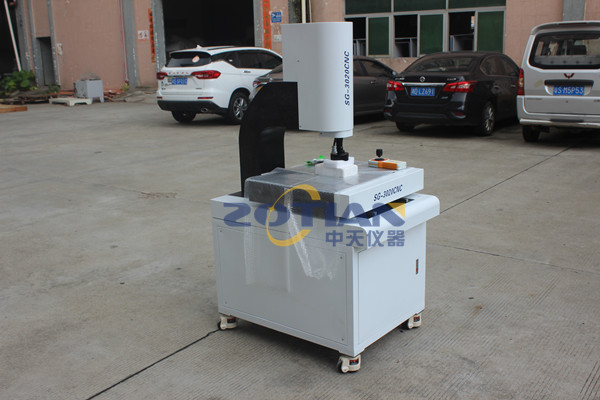

圖像測量?jī)x是由高分辨率CCD彩色鏡頭、連續變焦物鏡、彩色顯示器、視頻分劃板顯示器、精密光柵尺、多功能數據處理器、數據測量軟件和高精度工作臺結構組成的高精度光學圖像測量?jī)x。圖像測量?jī)x以CCD數字圖像為基礎，依靠計算機屏幕測量技術和空間幾何運算的強大軟件能力。專用的控制和圖形測量軟件安裝在計算機上后，就成了具有軟件靈魂的測量大腦，是整個設備的主體。它可以快速讀取光尺的位移值，通過基于空間幾何的軟件模塊運算，瞬間得到想要的結果。并且在屏幕上生成圖形，供操作者比較圖像和陰影，從而可以在視覺上辨別測量結果的可能偏差。
產品廣泛應用于航天、航空、船舶、五金電子、電器、化工、郵電、汽車摩托車、工礦企業質檢等部門和行業。公司的二次光學影像測量?jī)x廣泛應用于機械、電子、儀器、塑料、五金等行業。一種高配置、低價格的測量設備，二維光學圖像測量?jī)x主要測量二維坐標，包括點、線、圓、弧、矩形等幾何元素和零件的長度、角度、輪廓和表面形狀。也可用于三維輔助測量，如臺階高度、孔深、表面平面度等。
儀器特性:
采用彩色CCD攝像機；
使用變焦物鏡和十字準線發生器作為測量和瞄準系統；
一種數字化測量和數據處理系統，由二維平面工作臺、光柵尺和數據盒組成。
該儀器具有多種數據處理、顯示、輸入輸出功能，尤其是工件對準功能較實用；
與計算機連接后，可以使用專門的測量軟件來處理測量數據。
應用領域:
該儀器適用于二維平面測量的所有應用領域。這些領域是:機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、連接器、接插件、端子、手機、家電、電腦(計算機)、液晶電視(LCD)、印刷電路板(PCB)、汽車、醫療器械、鐘表、螺絲、彈簧等等。
工作原理:
圖像測量?jī)x是基于機器視覺的人工智能技術，如自動邊緣提取、自動分類、自動聚焦、測量合成、圖像合成等。具有去哪兒自動測量、CNC位置自動測量、批量測量自動學習、圖像地圖目標引導、全場鷹眼放大等功能。同時，基于機器視覺和微米精度控制的自動對焦過程可以滿足清晰圖像下輔助測量的需要，還可以添加接觸式探頭完成坐標測量。的軟件性能支持空間坐標的旋轉，可以在工件隨機放置或使用夾具的情況下進行批量測量和SPC結果分類。
測量功能:
1.點、線、圓、弧、橢圓、矩形多點測量，提高測量精度；
2.組合測量，中心點結構，交點結構，線結構，圓結構，角結構；
3.坐標平移和坐標對齊，提高測量效率；
4、聚合指令，同類工件批量測量更加方便快捷，提高測量效率；
5.測量數據直接輸入AutoCAD成為完整的工程圖；
6.可將測得的數據輸入Excel或Word進行統計分析，裁剪出簡單的Xbar-S控制圖，計算出Ca等各種參數；
7.多語言界面切換；
8.錄制用戶程序，編輯指令，示教執行；
9.大地圖導航功能，刀模專用立體旋轉燈，3D掃描系統，快速自動對焦，自動變焦鏡頭；
10.可以選擇接觸式探頭測量，軟件可以自由實現探頭/圖像轉換。用于不規則產品的接觸測量，如橢圓、弧度、平面度等尺寸；也可以直接用探針打點然后導入逆向工程軟件做進一步處理！
11.圖像測量?jī)x還可以檢測圓形物體的圓度、直線度和弧度；
12.平面度檢測:用激光探頭檢測工件的平面度；
13.齒輪專業測量功能
14.針對國內各大計量院使用的測試屏的特殊計量功能。
15.圖紙和測量數據之間的比較功能
