零跌落試驗機操作說明
零跌落試驗機又稱跌落試驗機，主要用于評估實際運輸、裝卸過程中跌落沖擊對包裝的沖擊程度，評價包裝在搬運過程中的沖擊強度和包裝設計的合理性。

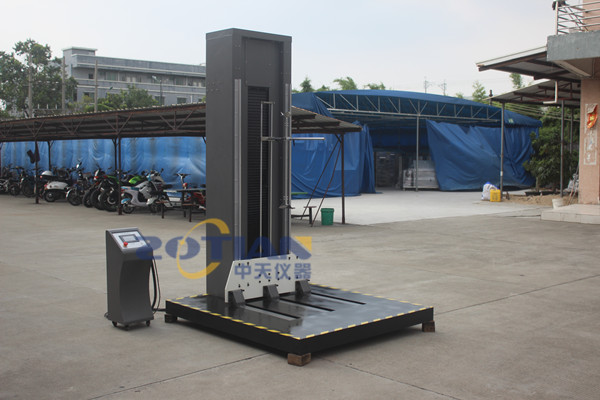

零跌落試驗機主要用于較大封裝的跌落測試。零跌落試驗機使用一個可以快速下移的“叉子”作為試樣支架，按照測試要求(面、邊、角測試)放置并平衡待測貨物。測試時，托盤高速下移，離開試件，貨叉掉落到待測包裝貨物中的底板膠上，在效率減震器的作用下已經嵌入底板。理論上，零高度范圍內的跌落試驗可以采用零跌落試驗。
跌落高度根據測試要求數字設定，跌落測試根據設定的高度自動進行。
[適用標準]
GB/T1019-2008
[主要參數]
1.大型樣品重量(千克)200
2.測試空間:根據客戶產品計算。
3.測試高度:0~2000mm可任意調節。
4.測試方面:邊緣、角落和表面。
5.工作電源:380V/50HZ
6.驅動方式:電機驅動。
7.保護裝置:感應保護裝置安裝在頂部和底部。
8.沖擊板材料:45#鋼，實心鋼板。
9.高度顯示:觸摸屏操作。
10.跌落高度標記:用基準刻度標記。
11.支撐結構:45#鋼，方形連接焊接。
12.傳動方式:進口線性滑塊和銅導套，45#鉻鋼。
13.加速器:氣動
14.下降方式:電磁和氣動結合。
15.制造商:廣東中天儀器股份有限公司
16.型號:ZT-8515跌落試驗機
[注意事項]
當運輸、移動或拆卸機器時，必須確保電路和部件的安全。
當本機在運輸、移動或拆卸后再次使用時，應注意以下幾點:
1.在安裝過程中，確保工程人員在安全的狀態下施工。
2.在安裝過程中，螺釘孔必須對齊，以避免折斷螺釘。
3.在安裝過程中，線路安裝必須由專業人員操作，以免損壞電路或電機。
4.整機安裝完畢后，在調試過程中要確保光電限位器的位置正確。如果不正確，請立即停止機器。調整后，試機。
[測試程序]
1.將試樣升至要求的跌落高度，并將其支撐在預定狀態。升高度與預定高度之差不得超過預定高度的2%。跌落高度是指準備釋放時，試樣的低點與撞擊臺之間的距離。
2.根據以下預定狀態釋放試樣:
A.當表面下降時，使試樣的下降表面與水平面的夾角大于2 °;
B.當邊緣下落時，使下落邊緣與水平面的夾角大于2°，試樣上規定的表面與沖擊臺的夾角誤差不大于該夾角的5%或10%(以較大者為準)，使試樣的重力線通過下落邊緣。
c .當角度下降時，試樣上規定表面與沖擊臺之間的夾角誤差不大于
夾角的5%或10%(以較大者為準)，以使試樣的重力線穿過落角；
D.無論試樣處于什么狀態、什么形狀，試樣的重力線都要經過下落的面、線、點。
3.實際沖擊速度與自由落體時的沖擊速度之差不超過自由落體時的速度。
4.試驗后，根據相關標準或規定檢查包裝和內容物的損壞情況。并分析測試結果。
[維護和保養]
1.非工作測試時，切斷所有電源。
2.各種化學藥品不應該放在機器的所有部分。
3.運動部件要定期潤滑，定期緊固(特別是螺桿的潤滑)。
4.保持設備表面清潔，定期噴灑防銹劑保護機器表面。
5.做好設備的接地工作。
[使用方法]
1.按照相應的航空插座插鏈連接控制盒和主機之間的電纜。
2.連接電源，打開電源開關，按下“向下”按鈕降機箱。之后，機器會自動停止。
3.根據產品尺寸和產品的表面、菱形和角度測試，放置產品并調整上支撐桿的位置。
4.按“”除顯示值。
5.按“模式”進入“ser”，然后按“”使儀表值閃爍，按“”修改閃爍位的值。再次按“”將數值從1轉換為百或千。設定高度后(實際測試高度=顯示高度值+300mm)，按“模式”退出設定狀態。
6.按下“向上”鍵放下板子，板子將上升到所需的高度，然后自動停止。
7.按下“測試開始”按鈕，打開跌落平臺，按要求跌落測試產品，完成跌落測試。
8.按下“停止鍵”將自動重置下落板。
